游泳館、水上樂園、海洋館等場館施工設計中存在問題及專業解決方案
隨著國內社會的進步選擇游泳嬉水已經成為了人們的一種生活方式，游泳館、水上樂園等也遍布全國。但其比例還是遠遠落后與發達國家，以美國為例，數據顯示已有450萬座，中國的這類建筑設施不及美國的十分之一，雖然存在差距所以發展速度及力度將是空前的，但是我們?cè)诮哟龂鴥?nèi)工程公司時候也會面臨很大泳池的設計問題，為此針對這一系列問題做了整理。
泳池嬉水工程的投資，少則幾十萬，多則幾千萬。而每年的運轉費用，少則數十萬，多則數百萬。它既是耗水大戶、又是耗電大戶和耗熱大戶。隨著能源的日益緊缺，根據此情況研發的智能水體系統，我們將其定位全球泳池智能化第一系統，面對未來，如果設備做到一定程度的普及，我們相信可以解決大多數泳池及水上樂園的管理成本，當然在這里我們不過多闡述智能水體系統，我們還是回歸泳池建設上的問題設及具體解決方案。許多國外的理論、實踐總結、經驗公式和各具特色的過濾砂缸，在各自的國度里都曾取得了一定的成功，便在群眾性泳池中使用，始終并不十分盡人意。近些年來，知用于人口眾多的我國的群眾性泳池中，顯得并不盡人意，但這也是堅定做品質沙缸的原因。
如何簡化設計、簡化管理，減少基建投資，減少運轉費、維修費，如何節水、節電、節熱能、節藥品、節人力，如何在任何情況下確保水質，是本文討論的內容。
一、把機房面積降下來
已建游泳池機房面積普遍偏大，從123-400m2不等(為便于說明，本文皆以標準為例)機房造價10-40萬元甚至更高，濾罐數2-6個都有，罐徑一般2-3m，立式居多，臥式較少，國外的機房設計得更是寬大。形成的主要原因是罐數多，擺開后必然占據較大的面積。有的機房，除了過濾間外，還有加氯間、氯瓶間、加藥間、加熱間、工具間、藥庫、化驗室、控制室等。這種照大中型水廠配置的幫法，在任何超大型、任何高檔次的游泳館也是不需要的。水廠和泳池處理，雖然有共同之處，但卻是兩個完全不同領域的兩碼事。
(1)世界上幾乎幾不到≥1萬m3水的游泳館，而中型水廠的產水量都在幾萬m3以上，水量相差懸殊。
(2)水廠是無限的水，一次性通過;而泳池的水是有限的水，“無限”次通過。
(3)江河湖的原水水質可能驟變，而泳池的水質不可能驟變，沒有強烈外界因素的直接加入，泳池水質的變化是極為緩慢的。
(4)江河湖水常規處理主要靠投加混凝劑和助凝劑后沉淀和過濾，而泳池水處理要靠過濾、氧化和活化。泳池這幾千噸水的周而復始處理，當路子走對以后，并不困難，沒有必要人為搞得那么復雜。所以再次驗證了北沃智能系統的必要性，除了使用智能化系統以外可以自動化控制，如果使用手動系統和水力自動化系統需要考慮到工作人員的操作事宜。
二、把電耗降下來
游泳池水處理的唯一目的是解決水質問題。是采用壓有處理，還是采用無壓處理，只是個手段問題。對于0.000來，又回到0.000去的這一特定環境下的水處理領域，使用什么手段才是合理的呢?很顯然，對于原來沒有壓力要求的系統，做成重力系統更合理。請看公式(1)
當處理流量Q相同的情況下，軸功率N與揚程H成正比
一、綜合國內外壓力系統的設計水頭為：H1=15～35m
二、無壓系統的設計水頭H2
1 .水處理機房與泳池在同層H2=3～5m.
2 .水處理機房在泳池下層H2=4～6m.
注：無壓循環水理系統，初始水頭損失0.4m，終止水頭損失2.2m，正常運轉所需水頭3m-6m。這個數值主要取決于機房地面與泳池水在的相對關系。換句話說，同層、地面、半地下式機房，取決于處理機頂高于泳池水面的高度;下層、地下式機房，取決于水面高于機房地面的高度。因此，水處理設計與土建設計的配合是關鍵?？梢钥闯?在相同的處理水量情況下,壓力系統的電耗是無壓系統的2.5倍以上。上百座館池的大量運行經驗告訴我們，僅電量一項，每年可節約15~58萬。
三、節約游泳池濾體的沖洗量
游泳池濾體的沖洗水量，取決于工作周期、沖洗歷時、和沖洗強度三個因素。
濾體的工作周期：北沃技術中心人員曾對國內外的大量館池作過普查，了解到各館的工作周期都不一樣，從1天～7天都有，實質都是人為規定的一種作法、一種自己制訂的沖洗制度。有的水量浪費很大。其中也有正確的作法，按濾層阻力增加值實施沖洗。遺憾的是，它是手動的;當水質不好時，幾乎都誤認為是沖洗不夠造成的，人為提前沖洗和拉長沖洗的時間。國外還有一種輪沖的作法，如5個罐，每天沖1個，5天1個輪回。這種自動輪沖的作法，與我國手動沖洗的作法并沒有本質上的區別，與實際情況脫節，和水質沒有建立起任何關系。眾所周知，季節不同，地區不同，館的性質不同，人流量不同，人口素質不同，水的污染程度相差不是幾倍，而是百倍!死的(不管是手動的還是電動的)工作制度都不夠理想。國外的資料表明，盡管其人流數量遠遠少于我國，夏季水質變壞也屢有發生。
我們利用濾層阻力增加，水位自然升高的原理，實現了水力自動化控制。工作周期是一個變值，它隨季節、天氣、人流、污染程度的變化而變化。上百個館池的大量數據告訴我們，工作周期完全決定于水質。極限最短的工作周期和極限最長的工作周期相差百倍!一般冬季難得遇到自動沖洗的機會。
游泳池濾體的沖洗歷時：總括中外寫在書本上的資料為 5～8 min，實際普查結果為 15～30 min，個別的竟達到2h，調查中竟未見到一處是 5～8min，連國外的電動沖洗閥，也設定為15min。原因是管理或承包者怕沖不干凈影響水質?!這是一個很大的浪費。按常用的 φ2.5m罐計算，每一次沖洗水量，至少比需要的多消耗 38 m3/每罐次!這也凸顯出北沃智能系統的完善，我們可以自動檢測水質決定沖洗時間及程度。
如果是手動沖洗，不應人為確定，應以開始流出清水的時間作為依據。我們測得的數據是， 2.0min后沖洗水濃度開始減小， 2.5 min后開始變清， 3.0min以內全清。于是，以水力學原理按此實測資料制造機型，實現水力自動控制，不受人為因素影響，它的沖洗歷時永遠是150s。游泳池濾體的沖洗強度：中外公布的沖洗強度為 15～20 l/s·㎡，根據我們?yōu)V料情況，在機體的結構設計上，把沖洗強度提高為 32l/s·㎡，此時全部濾料翻滾攪搓，2.5 min內已淘洗潔凈
結論：只有增大了沖洗強度，才能減少?zèng)_洗歷時，還必須依據水質自身規律實現自動沖洗，才能做到節水
三、游泳池的循環周期和循環流量
游泳池的循環周期和循環流量是一個問題的兩個方面。循環周期和循環流量的確定，是水處理設計的前提，它決定系統處理能力的大小，總造價的高低，和常年運營費用的多少，因此，它是游泳池水處理設計最重要的數據中外專家在這個問題上的分歧極大，國情不同，理解不同，自然對待也不同。研究問題的角度不同，總結出的經驗公式也不相同。拿各國的公式去計算，自然差別很大。綜合國內外的各種館池，循環周期最短者為1小時，最長者為12小時。眾所周知，循環周期相差1倍，就是耗電量相差1倍，那就是每年相差十幾萬和幾十萬元的問題!
硬性規定循環周期是不恰當?shù)?。只注意到館池性質不同，應有不同的周期(或循環流量);而沒有注意到同一池水，不同季節應有不同的周期(或循環流量)。不同性質的池子，人的流量相差懸殊;不同季節，人的流量相差更大，這些差別都能達到十倍，幾十倍，乃至上百倍!僅考慮到泳池的性質，不考慮季節和其它情況，固定一種循環周期(或循環流量)是不恰當?shù)摹?br /> 循環周期(或循環流量)既然取決于人的流量(包括人群素質)，當然是一個未知數，對設計者來說，永遠是未知數。那么怎樣理解和對待這個問題呢?
(1) 把重點放在水處理除污能力和確保高質量出水上。從中外游泳池，凡開群眾場時，到了夏季人流高峰期，水質變壞的事實看，無論多短的循環周期，無論多大的循環流量都無濟于事，那么，還要再縮短周期多少?再加大循環流量多少?還要用多大的代價才能使水質改善?誠然不是辦法。為何單純砂濾顯得無能為力呢?因?yàn)榭s短循環周期，加大循環流量的結果是，一次次的在密閉容器里穿透，形成無效空轉。有人要問，為何不加藥絮凝?眾所周知，這種池水的絮凝效果很難令人滿意。能不能把主攻方向改變一下呢?試想，我們把主攻方向改變?yōu)樵黾映勰芰?，確保出水質量和水的氧化與活化上，情形就會完全不一樣了。大家都有這樣的經驗，在沒有水處理的換水泳池。第一天注入的新鮮水，在人流高峰期的夏季也是不會壞的，第二天也沒有壞，第三天開始才明顯變壞。有水處理設備的水質變壞也不是1～2天的事情，而是多日水處理不達標累積造成的。假如我們天天真正做到都能處理一遍，使這有限的一池水，成為高質量的新鮮水，應該是沒有問題的。我們?cè)囍@樣做了，在上百個館池和水上樂園取得了巨大成功
。
(2) 下面的問題是如何防止新、舊水的摻合。新舊水不摻合是不可能的，避免過度摻合是可能的，也是有效的，水流的型式和進出水口的型式是可以選擇的。水平流式遠比垂直流式要好，帶擴散喇叭的微流速口遠比小口徑高流速的水口要好。嚴格杜絕國外高速射流進水的錯誤作法。只要設計選型正確，是可以作到全池均勻推進的。我們用水平流式，用N個 DN100帶φ300喇叭的進水口較好的解決了這一問題，便池水基本可以均勻推進。
(3)還可以用變換循環量的辦法來對應。降低功率，減小流量，增加水泵臺數。一般選泵3～4臺，按最大循環流量的25～33%選泵，冬天1臺泵轉，春秋1～2臺泵轉，夏季2～3或3～4臺泵轉。我們基本選3臺泵，已解決了流量的變送問題。
(4)也可以用連續或間歇循環的辦法來適應。冬季工作8h，春秋工作12～16h，夏季24h。這個問題，在運營中很容易解決。
(5)深化水處理的性能，提高設備的功能，增加處理的水量。新機型的濾速在0～50m/h的范圍內任意工作，出水濁度<0.4mg/l，溶氧量增加，活化性增強。這就沒有必要增加穿過濾層的次數?，F(xiàn)在提出一個不容忽略的重要問題，壓力系統是全密閉的，過多的循環次數并改善不了水質。我們之所以采用敞開的手段，主要目的是在于曝氣一加氧，使每一份池水，每進機一次，都有2次曝氣加氧過程，使池水增加了活化性，有了去除有機物質的能力。實踐證明，無論什么性質的泳池(包括兒童嬉水池)，人流高峰期每天有2次的循環已足矣。也就相當于每天實實在在地更換1~2次高質量的活化新水。
四、 游泳池水的消毒
游泳池水的消毒問題本沒有爭論，因?yàn)橹型庥境氐南編缀醵加玫氖且郝?，國際泳聯的規定也是檢查池水余氯是否達標，各個國家都要檢驗余氯含量是否達標，我國也是檢驗余氯是否滿足0.4-0.6mg/l的含量要求。然而我國近幾年對池水的消毒劑爭論不休，筆者常遇到這樣的事情：當?shù)氐男l(wèi)生檢疫部門、體育部門、環保部門、公安部門或上級管理部門紛紛推薦各種各樣的消毒劑，甚至有的帶有強制性，其理由都是，氯氣有毒危險，能造成人身的傷亡。
被推薦的消毒劑一般為：氯水、氯片、漂白粉、漂粉精、二合一、三合一、二氯異氰尿酸納、三氯異氰尿酸納等，被推薦的消毒設備有：次氯酸鈉發生器、二氧化氯發生器、臭氧發生器、電磁消毒器、紫外線消毒器等?？隙ǖ恼f。這些消毒劑都是好的，這些設備也是好的，但是那各種各樣的場所，大都不宜用做游泳池水的消毒。游泳池水的消毒劑必須具備以下特點：①對人身不造成危害，②消毒作用產生要快，③消毒作用持續要長，④氧化漂白作用要大，⑤水中不遺留色度，⑥水中不產生污泥，⑦有利于自動投加，⑧藥劑容易取得，便于運輸、儲存，價錢便宜，⑨投藥設備安全、耐用、操作簡單、消耗少、造價低。綜合考慮之后，只有北沃智能投放系統是最佳選擇。因?yàn)楸蔽种悄芟到y(tǒng)具備兩大特點，一是自動投放自動檢測，而是管道投放分布均勻，三就是極大解決了人為投放的失誤性。再就是投放液氯是最佳選擇，原因如下：①臭氧消毒的水，立即投入池會使人體中毒，必須用活性炭吸附脫氧才行，然而這時水已失去了消毒作用，必須再投入氯。臭氧消毒在國際上使用的也不多。除德、法稍有使用外，美日都極少采用。我國某館因使用臭氧消毒一項，曾經每年損失超過30萬元。
我國群眾性館池是不可能有經濟實力去增加活性炭吸附環節的。②電磁消毒適用于工業水處理，紫外線消毒適用于食品、飲料，這種消毒過的水，很容易再受污染，在泳池使用沒有意義。③各種帶氯的溶液、片劑和粉劑，都是氯的制劑，含氯量遠小于液氯，價錢卻貴數倍，有的溶解物產生白色乳液和沉淀，不宜用于泳池消毒。④二氯異氰尿酸納、三氯異氰尿酸納或氯水也是氯的制劑，含氯量自然也小于液氯，但它們的價錢比液氯貴5~22倍，只適用于無液氯的邊遠地區和海島。⑤二氧化氯發生器和次氯酸鈉發生器都是合用的設備，但造價和經常費用都比液氯高5倍以上，壽命相對有較短，每天需人工制備，當前還難于實現自動化。對于液氯要有一個辯證的態度，因?yàn)樗菑?qiáng)氧化劑，我們?cè)谠O(shè)計應用的時候要重視它，嚴格按照液氯的規范行事。此時它又是安全的，從中外的歷史記載中，尚未查到氯瓶爆炸的事故。瓶頭閥、加氯機、管道接頭泄露，在安裝調試中，確實屢見不鮮。筆者切身體會是，在初次安裝調試時，每每總會發生。為什么中外泳池領域里，都未發生過人身傷亡事故?這是因?yàn)橛境氐募勇攘肯鄬?duì)較小的緣故，一池水一天用氯總共幾公斤，每小時的加氯量極小，即便全部泄出，只要有正常的通風，是不會達到人身傷亡的濃度。何況調試緊固完成以后，一般很少有泄露。我們?cè)诼绕客ㄏ蚣勇葯C(jī)的正壓段，使用高壓紫銅，高壓緊固件，鉛墊片。真空加氯機通向加氯點的負壓段，是靠加氯點的水射器造成的負壓，水射器的水是靠增壓泵抽取池水獲得。如果真空段出現泄露，大氣就會進入，加氯機自動關閉。由多年的運轉經驗看是安全的。
結論：中外水廠，中外泳池基本都是液氯消毒，凡有液氯供應的地區均應首先使用液氯。無液氯的海島、邊遠地區的大型泳池，可使用二氧化氯發生器或次氯酸鈉發生器。無液氯的小型池可使用二氯異氰尿酸納、三氯異氰尿酸納或氯水。任何時候泳池里都不要使用乳劑和污泥的漂粉類物質，更不能使用無持續殺菌的手段，和對人體有毒的手段。
五、游泳池循環系統的材質
當泳池含有余氯0.4～0.6mg/l的時候，水中含有HOC1-、0CI-、CI-、[0]，[0]有極強的氧化性，幾乎所有的金屬和合金都被腐蝕，厚4mm的45#鋼板2年腐蝕貫通，我們?cè)肐Crl8Ni9Ti試驗，5個月后銹跡斑斑。幾十年來中外作了大量研究，在罐和管的內外表面噴、刷、涂、貼各種非金屬耐腐蝕材料，可將使用周期延長4～5年，然后起泡脫落。此時如不抓緊補救，將更易由此腐蝕貫通。重做襯里是相當麻煩的，一般需停池半個多月，經濟損失較大。我們研制了一種水處理系統使用材質是高抗腐蝕玻璃鋼的，經測試多年后依然如新！
六、游泳池的進水出水口

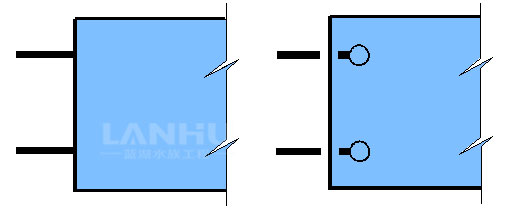

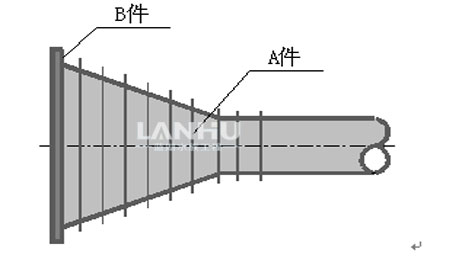

研究泳池進水與出水口的目的有7個：(1)淘汰圖2的布管型式，簡化對接管的要求，見圖3，把均布流量的任務交給進水口和出水口去完成。(2) 進水口布水要均勻，使全池水均勻推進。(3)把出水口處的流速減到最低限度，防止池中產生渦流和回流。(4)最大限度減少水頭損失。(5)使出水口起到處理系統格柵網的作用。(6)不腐蝕，不損失，不滲漏。(7)與瓷磚融于一體，美觀大方。以往≤DN50的小型金屬進水口與以上要求相矛盾。應采用DN100白色塑料定型產品進水口(A件)，口部為φ300的喇叭口，見圖4，產品外部有數道防滲環，直接澆注與池壁混凝土中，口部設流量調節器(B)件，為300×300×25(厚)正方體，與池壁瓷磚同時粘貼。見圖4及其甲向圖。必須淘汰池底的集水溝和集水坑，見圖5、圖6。實踐證明，除了回水口本身沒有污泥外，溝和坑里集滿了污泥，時間長了，污泥深層發生厭氧分解，影響水質。溝里和坑里的污泥，泳池不放水幾乎無法清理。
眾所周知，保證能夠排泥的池底坡度是≥60°，泳池的池底和池底集水溝，甚至池底集水坑底一般都不到≥60°，所以不可能自動排泥，要靠清底機來解決。國際上還沒有一種能夠帶水清理池底排水溝和排水坑的清底機。所有泳池池底的坡度，只能是在放水以后沖刷池底時才有用。
B件正立面圖
圖5、應淘汰的池底集水排水溝 圖6、應淘汰的池底集水排水坑
正確的作法見圖7a、圖7b，或圖8a圖8b。圖7a、圖7b適用于埋設的池子，圖7a、8b用于架空的池子

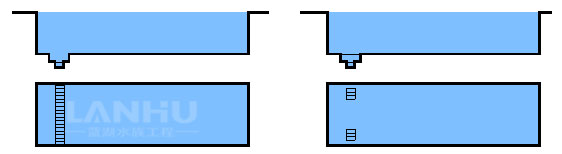

圖7a、推薦的池壁底回水排水做法平面圖 圖8a、推薦的池底回水排水做法平面圖

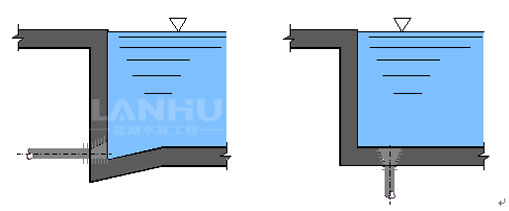

圖7b、推薦的池壁底回水排水做法剖面圖 圖8b推薦的池底回水排水做法剖面圖
游泳池的流態最好模擬河流的一段，淺端進水，深端回水。進水口的公稱直徑DN100，個數為泳道數減一，平面位置在泳道線拉環的正下方，中心高為-0.6～-0.9，或1/2水深處。出水口的公稱直徑為DN150或DN200，個數為2-3個，按圖7或圖8均勻布置。
如果模擬上升泉的型式，像圖9這種池底滿天星進水口的作法是不妥的 。因?yàn)槲挥诔剡叺某鏊€沒有使用，就很快溢走了，而位于池中的出水需到一個周期時才能來到池邊。應該按照?qǐng)D10米布置，標準池布置在中線上，圓形池布置在中心區，才能防止短流。

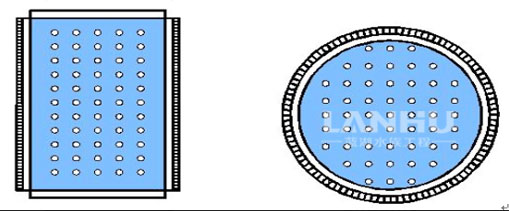

圖9、應淘汰的池底滿天星進水口
圖10中，模擬上升泉的池底進水口結構，與模擬河段的池端進水口結構，完全相同，見圖4 。只是前者口朝上埋在池底，后者口朝內埋在池的端壁。

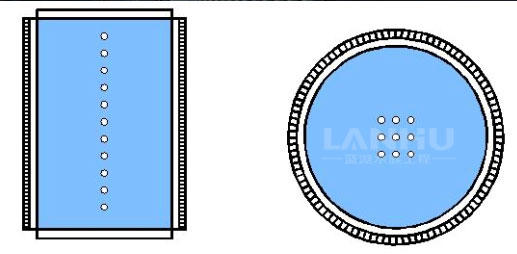

圖10、推薦的池底中區進水口
模擬河流的型式——水平流式，一端池壁進水，一端池壁底出水，或兩端池壁進水，中間池底，或中間兩側壁底出水，這種來 源于自然界的型式，在人工游泳池中很成功，很普及，幾乎占已建池的99%;模擬上升泉的型式——垂直流式，池底中線或中區進水，兩邊或四周邊溢水的型式問題很多，極少被人采用。這兩種型式都應是順流式，但是，不管是哪一種，只要出水口過小，流速過大，四周又都會產生反向逆流。因此，應該盡量放大進水口管徑，還要盡量做成喇叭口，淘汰≤DN50的進水口，發展DN100并帶有擴散喇叭口的進水口，見圖4。
有人把兩種型式混合起來，提出了第3種型式一稱“組合式”，或“混合式”。然而在實踐中，并見不到這種型式。原因是它的目的不明確，把水流搞得很亂，使處理前后的水短路摻合，人為加大了處理水量，延長了時間，加大了水處理的難度，管系雜亂，管線長，管件多，施工管理困難，造價高，應該杜絕各種混合式的作法。
七、游泳池的溢水溝
河道式泳池水面不高于-0.040時，游泳池的溢出水量是極其微小的，甚至可以忽略不計。設立溢水溝的主要目的不在于溢水，在于防止四周的臟水流入池中，它的實際含義是“截水溝”，故不易于寬、大。深。然而常常遇到游泳池的溢水溝又寬又深，這是靠溝底長距離排水所致。當溝底坡度只有1%，起端150mm時，終端便有650mm，如由溝中點排水，也有400mm。這樣深的溝，只能加大溝寬才能施工，所以，蓋板寬大，不美觀，造價高，不安全，也不衛生。這種作法應該淘汰。

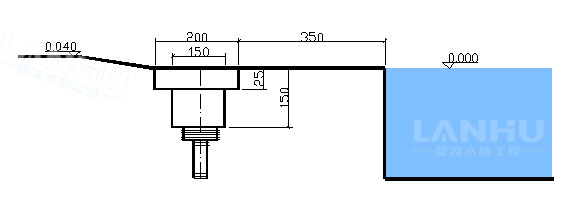

正確的作法見圖l-l，全部為平溝，沿溝長每隔4～6m設地漏排水。溝的寬度和深度都是150mm，歧口寬200mm，歧口高25mm，這種溝在作地坪時同時施工，簡單易行，用現成的塑料卷簾柵蓋，清潔衛生，美觀大方。
圖1-1、池周溢水溝
實際上河道式泳池是根本沒有必要設周邊水溝的，和上世紀中葉的池痰槽一樣有害無利，我們做了大量不設溝的館池，極受歡迎，美國也興起了大量不設周邊水溝的泳池。隨著中外實踐的增多，人們才知道池邊和水中并無痰跡，偌大的水體幾口痰跡，根本無法找到，即使有，也隨水進機被處理掉了。泳池地面任何地方都不要設排水溝，它太臟太臭，太難清理，太不安全?？繅Φ孛嬖O(shè)地漏是最好的辦法。
八、游泳池的充放時間
游泳池充水和放水時間的確定，直接影響進水和排水管的直徑大小，影響給水管網和排水管網的負擔。我們常遇到這樣的情況，由于進水管設計得過大，泳池一充水，給水管網的壓力急速下降，立刻影響周圍大面積的正常供水，不得不做微開進水閥，或改為每天24：00～4：00進水。根據我國情況，除了直接引入江河湖海原水外，凡取水于給水管網者，一般進水管不宜超過 DN100，建議用 DN80。
一般排水管網還是能夠接受泳池的快速排水，也常遇到泳池的放水管徑比受水管的管徑還大，個別的池水無法自排，要靠泵來抽，但泳池的放水管卻有DN250。這就是設計照抄放空的時間4～10 h的結果。除了直接引入江河湖海原水的泳池外，今天已經淘汰直流式泳池，對循環水處理的泳池，只要有消毒環節就不會形成病菌繁殖，為什么要如此短時間來放空?我國現實中，遇不到這種要求，另外也找不到必須在4h～10h放掉一池水的理由。并且泳池的放水管不宜>DN150，因?yàn)榉潘蚺盼壑皇菢O個別的情況，閥門的漏水帶來的損失更大，越是大型閥門越是難于啟閉，越容易漏水，當前我國尚沒有>DN100的塑料球閥，雖有較大塑料蝶閥，但蝶閥是關閉不嚴的。如果分分秒秒都在漏水，倒是一個大問題了。
結論：泳池的充水管應≯DN100，泳池的放水管應≯DN150，≮DN100。
九、游泳池循環系統的自控
游泳池水處理是有一定復雜性的，不是人人都可駕馭它，往往設計者的良好愿望實現不了，根本原因是操作水平所致。我國手動操作的壓力罐，系統比較繁雜，閥門也比較多，它的水處理效果要靠人的主觀能動性來實現。
依靠智能化操作是一個趨勢，但有一個致命的弱點，它對機房溫濕度要求苛刻。眾所周知，水處理機房往往很潮濕，大多達不到80%，易損壞，易失誤，當前的國際水平也根本達不到長久、準確、無誤。我國先后曾在個別大型館中引進過，但都很快誤報、失效、拆除了。那些依靠人為設定的數據，代表了設定者的認識，與真實情況還是有出入的。我們也是由此起步的，逐步找到了徹底解決機房智能化設備的安全、防潮等問題。
北沃智能化水處理領域的得天獨厚的優勢是：只要智能化一啟動，全系統都獲得了能量，它在各個部分會以各種形式出現，足夠我們所利用。這種水處理結構的設計和制造雖然復雜，但使用中卻非常安全方便。、
十、北沃智能化處理系統
這種新型游泳池循環水處理系統的特點是：(1)高節能。(2)自動化。(3)處理機體積小，均布荷載，無基礎。
